Passplatten & Passstücke
Kalibrierte Edelstahl-Passplatten und höhenverstellbare Passstücke für die forensisch saubere Maschinenausrichtung.
Edelstahl-Passplatten
Kalibrierte Unterlegscheiben für die präzise Ausrichtung industrieller Maschinen. Vier Standardtypen, elf Dicken von 0,05 bis 4,00 mm, Material Edelstahl. Standardform mit Aussparung zur seitlichen Einführung unter den Maschinenfuss.
Typ A
Kompakte Passplatte für kleine Maschinenfüsse und enge Platzverhältnisse.
Typ B
Mittlere Grösse für Standardanwendungen an Pumpen, Lüftern und Kompressoren.
Typ C
Grössere Auflagefläche für mittelschwere Maschinen und breitere Fundamentschrauben.
Typ D
Grosse Passplatte für schwere Maschinen mit grossen Fundamentfüssen.
Installation
Regeln für die korrekte Verwendung von Edelstahl-Passplatten.
Minimale Deckung der Fussfläche durch die Scheibe.
Maximale Scheiben pro Fuss, ausgenommen Winkelkorrektur.
Nur eine Scheibe im Stapel darf dünner sein als dieser Wert.
Summe der drei dünnsten Scheiben muss mindestens so dick sein.
Vorbereitung
- Messschieber oder Mikrometer, saubere Scheiben in verschiedenen Dicken bereitlegen.
- Schutzbrille und Handschuhe tragen, Arbeitsbereich reinigen.
- Alle Scheiben auf Sauberkeit und Gratfreiheit prüfen. Beschädigte Scheiben aussortieren.
Montage
- Jede Scheibe mit mehr als 0,5 mm Dicke einzeln ausmessen. Stapeldicke gegen Soll prüfen.
- Fläche der Scheibe deckt mindestens 80 Prozent des Maschinenfusses. Keine beschädigten Scheiben verwenden.
- Maschine steht stabil und sicher. Funktionsprüfung durchführen.
Passplattenkoffer
Vorkonfigurierte Sets für den sofortigen Einsatz.
Typen A, B und C
- Je 20 Scheiben in 0,05 / 0,10 / 0,20 / 0,50 / 0,70 / 1,00 mm
- Industrieller ABS-Koffer, 300 × 250 × 140 mm
- Gewicht: 6,5 kg
Alle vier Typen A, B, C und D
- Je 20 Scheiben in 0,05 / 0,10 / 0,20 / 0,40 / 0,50 / 0,70 / 0,80 / 1,00 mm sowie 10 in 2,00 mm
- Industrieller ABS-Koffer, 460 × 350 × 175 mm
- Gewicht: 18 kg
Koffer individuell bestücken
Wir konfigurieren den Koffer nach Ihrer Maschinen-Matrix. Typ, Dicke, Stückzahl auf Ihre Flotte abgestimmt. Auch der leere Industriekoffer (460 × 350 × 175 mm) ist separat erhältlich.
Angebot anfordernBundle mit Wellenausrichtsystem
15% auf den Passplattenkoffer beim gemeinsamen Kauf mit einem Wellenausrichtsystem oder auf Ihre erste Passplattenbestellung nach dem Kauf eines Wellenausrichtsystems.
RotaChock® Höhenverstellbare Passstücke
RotaChock ist ein verstellbarer, selbstnivellierender und wiederverwendbarer Montagekeil für die Fundamentierung rotierender und kritisch ausgerichteter Maschinen. Löst das Soft-Foot-Problem an der Wurzel.
rotachock.com →

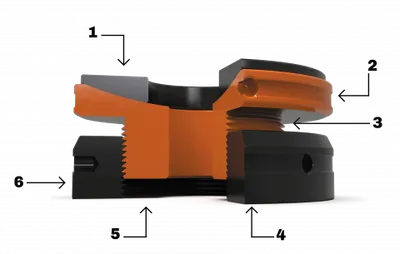

RotaChock® BasicLine
Steifer, verstellbarer und selbstnivellierender Montagekeil. 10 Grössen von 51 bis 254 mm Aussendurchmesser, für Fundamentschrauben M12 bis M72. Sphärischer Oberring gleicht Winkelabweichungen bis 4° aus.

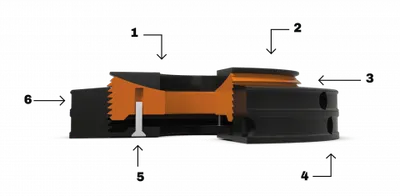

RotaChock® SlimLine
Für enge Spalthöhen, wenn die BasicLine nicht passt. 5 Grössen von 76 bis 178 mm Aussendurchmesser, für M16 bis M52. Minimale Einbauhöhe ab 20 mm. Bis 2° Winkelausgleich.

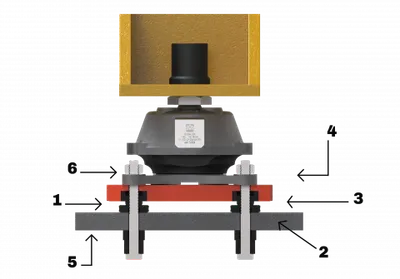

RotaChock® Mounting Plate
Verstellbare Alternative zu Epoxidharz oder kundenspezifischen Stahlkeilen. Für elastische Lagerinstallationen. Reduziert die Installationszeit von mehreren Tagen auf wenige Stunden. Bis 2° Winkelausgleich.

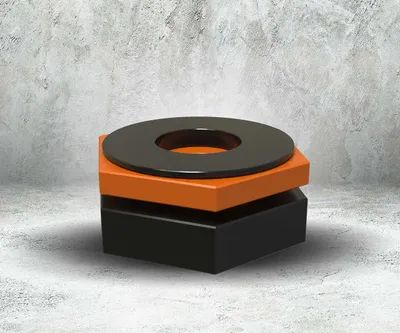

RotaChock® HexLine
Sechskantform für die Ausrichtung kleiner rotierender Maschinen wie Pumpensätze. Verstellung mit Standardschlüssel. Gleicher Wirkprinzip: verstellbares Gewinde für Paralleldifferenzen, sphärische Oberseite für Winkeldifferenzen.

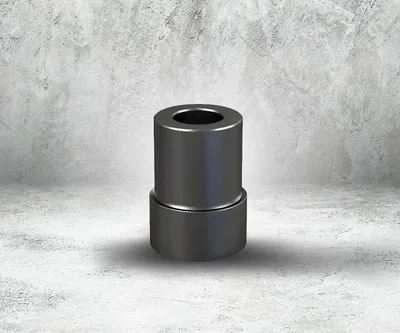

RotaChock® Spherical Spacer
Zweiteiliges System mit konkav/konvex gekrümmten Flächen. Erzeugt ebene Hardware-Ebenen und verlängert Schrauben für mehr Klemmkraft. Material: 42CrMo4. Bis 4° Winkelversatz.

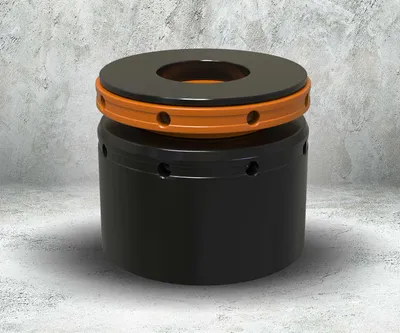

RotaChock® Tall-Line
Für grössere Höhenunterschiede zwischen Antriebs- und Abtriebswelle. Eliminiert aufwändige Stahlbauanpassungen am Fundament.
Taller Top Rings
Zeitsparende Lösung für leicht zu grosse Spalthöhen. Erhöht den bestehenden RotaChock ohne Austausch.
Adjustment Tools
Spezialwerkzeuge für die effiziente Montage und Verstellung aller RotaChock-Typen.
Materialoptionen RotaChock®
Drei Materialvarianten für unterschiedliche Einsatzbedingungen.
Standard S355
DIN 1.0570 mit ACE-Beschichtung (Anti-Corrosion Enhanced). Für normale industrielle Anwendungen.
Edelstahl 316L
Maximaler Korrosionsschutz für extreme Umgebungen. Offshore, Chemie, Lebensmittel.
Legierter Stahl
34CrNiMo6 für maximale Festigkeit unter extremen Kräften. Schwere Maschinen, hohe Lasten.
Warum präzise Fundamentierung?
Soft Foot ist eine der häufigsten Ursachen für wiederkehrende Ausrichtungsprobleme. Wenn der Maschinenfuss nicht plan auf dem Fundament aufliegt, verformt sich das Maschinengehäuse bei jedem Anziehen der Schrauben. Die Folge: Lager, Dichtungen und Kupplungen verschleissen schneller als nötig.
- Soft Foot eliminieren, bevor die Ausrichtung beginnt
- Maschinengehäuse-Verformung verhindern
- Lager- und Dichtungslebensdauer verlängern
- Wiederholbare, dokumentierbare Ausrichtungsergebnisse
- Wiederverwendbare Passstücke statt Einweg-Keile
- Teil einer ganzheitlichen Ausrichtungsstrategie
