Analytix
Cloud-Plattform für Trending, Spektrenanalyse und automatische Fehlererkennung.
- Cloud / SaaS
- Diagnostix
- Hüllkurve
- Offene API
- Modbus TCP

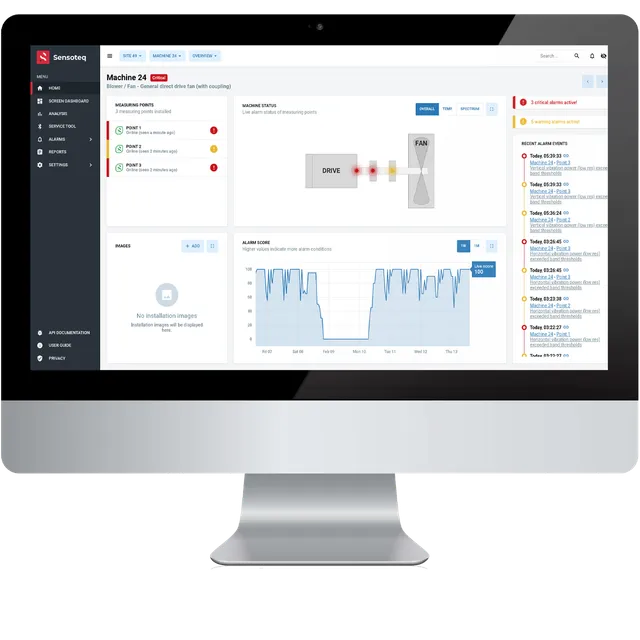

Analytix ist die Plattform, auf der die Daten aller Kappa-, Tau- und Chi-Sensoren zusammenlaufen. Sie bildet die Anlage hierarchisch ab, vom Standort über die Maschine bis zur einzelnen Messstelle, und zeigt den Zustand auf oberster Ebene in einem Ampelsystem.
Für die Detailanalyse stehen Zeitsignal- und Spektrumdarstellung, Spektrum-Trending, Wasserfall- und Heatmap-Ansichten sowie Werkzeuge wie Lagerfehlerfrequenzen, Hüllkurvenanalyse, Harmonischen-, Seitenband- und Differenzcursor und die Audiowiedergabe von Zeitsignalen bereit.
Diagnostix ergänzt die manuelle Analyse um eine automatische Mustererkennung. Spektren werden per Machine Learning gegen eine Datenbank von Fehlersignaturen abgeglichen, um Unwucht, Fehlausrichtung, Lockerheit, Lagerschäden und elektrische Fehler zu benennen.
Wo Sie Analytix einsetzen
- Automobilindustrie und Fahrzeugmontagelinien
- Bergbau und Zuschlagstoffaufbereitung
- Pharmazeutische Produktion
- Lebensmittel- und Getränkeindustrie
- Öl und Gas
- Allgemeine Fertigung
- Energieerzeugung
- Abfallwirtschaft und Recycling
Funktionen im Detail
Anlagenstruktur mit Ampel
Standort, Maschine, Messstelle. Der Zustand rollt nach oben auf, ohne dass man sich durch Einzelwerte klicken muss.
Spektrenanalyse
Zeitsignal, Spektrum und Spektrum-Trending, dazu Wasserfalldarstellung und Heatmap.
Hüllkurve
Enveloping beziehungsweise Demodulation für die Früherkennung von Lagerschäden, wenn das Rohspektrum noch nichts zeigt.
Lagerfehlerfrequenzen
Einblendung der berechneten Fehlerfrequenzen im Spektrum. Aus einer Spitze wird damit eine Aussage über ein konkretes Bauteil.
Cursor-Werkzeuge
Harmonischen-Cursor, Seitenband-Cursor und Differenz-Cursor, dazu Kreisdiagramme und Audiowiedergabe des Zeitsignals.
Berechnete Kennwerte
Beschleunigung RMS, Geschwindigkeit RMS, Crest-Faktor und Spektralbänder. FFT-Fensterung wahlweise Hann oder keine.
Alarmierung
Automatische Meldung per E-Mail oder SMS bei Grenzwertüberschreitung.
Diagnostix
Automatische Fehlerdiagnose per Machine Learning gegen eine Fehlersignatur-Datenbank: Unwucht, Fehlausrichtung, Lockerheit, Lagerschäden und elektrische Fehler.
Integration
Offene APIs, kundenspezifische Anbindungen und Modbus TCP am Gateway für die Übergabe an SCADA oder eine eigene Cloud.
Technische Daten
Herstellerangaben. Änderungen und Irrtümer vorbehalten.
Plattform
- Typ
- Cloudbasierte Plattform, Software as a Service
- Zugang
- Webanwendung unter analytix.sensoteq.com
- Unterstützte Sensoren
- Kappa, Kappa X, Tau Structure, Tau Bearing, Chi
- Datenanlieferung
- über Sensoteq Gateway S oder Gateway S ATEX
- Maximale Fmax in der Analyse
- 10 kHz mit Kappa X
- Maximale Linienzahl
- 6400 Linien mit Kappa X
- Einheiten
- metrisch oder imperial, benutzerseitig wählbar
- Alarmkanäle
- E-Mail und SMS
Anbindung und Sicherheit
- Übertragungsprotokoll
- CoAP over TCP
- Verschlüsselung
- AES
- Authentifizierung
- RSA Public-/Private-Key
- Schnittstellen
- offene APIs, kundenspezifische Integrationen, Modbus TCP/IP am Gateway, Anbindung an SCADA oder eigene Cloud
Lieferumfang
- Analytix-Konto mit Zugang über den Webbrowser
- Mindestens ein Sensoteq-Sensor (Kappa X, Tau E oder Chi)
- Für kontinuierliche Sensoren zusätzlich ein Gateway mit WLAN-, Ethernet- oder Mobilfunkanbindung
- Internetverbindung am Standort
Zubehör und Optionen
- Anbindung an ein bestehendes SCADA-System oder eine eigene Cloud über offene API oder Modbus TCP
- Ein System für die Auftragsabwicklung muss separat vorhanden sein, Analytix enthält keine Instandhaltungsauftragsverwaltung
Die Plattform stellt keine Diagnose, sie liefert Indizien
Diagnostix erkennt Muster und benennt Verdachtsfälle. Das ist wertvoll und spart Zeit. Es ist aber keine Ursachenklärung. Eine erkannte Fehlausrichtung sagt nichts darüber, warum die Maschine fehlausgerichtet ist, und genau dort entscheidet sich, ob der Schaden wiederkommt.
- Automatische Erkennung ersetzt kein Urteil. Sie beschleunigt es
- Ein Alarm ohne definierte Reaktion erzeugt nur Gewöhnung. Nach der dritten ignorierten Meldung ist das System tot
- Die Anlagenstruktur in der Plattform sollte Ihrer Instandhaltungsorganisation entsprechen, nicht dem Aufstellungsplan
- Datenhaltung, Serverstandort und Lizenzmodell klären wir vor der Einführung mit Sensoteq, dazu gibt es keine öffentlichen Angaben
- Wir begleiten die Einführung so, dass am Ende jemand im Werk die Spektren selbst lesen kann
