Chi
Portables Bluetooth-Messkit für Diagnose vor Ort, bis vier Sensoren gleichzeitig.
- Bluetooth 2.4 GHz
- bis 4 Sensoren
- Hammertest
- IP64
- ca. 10 h Laufzeit

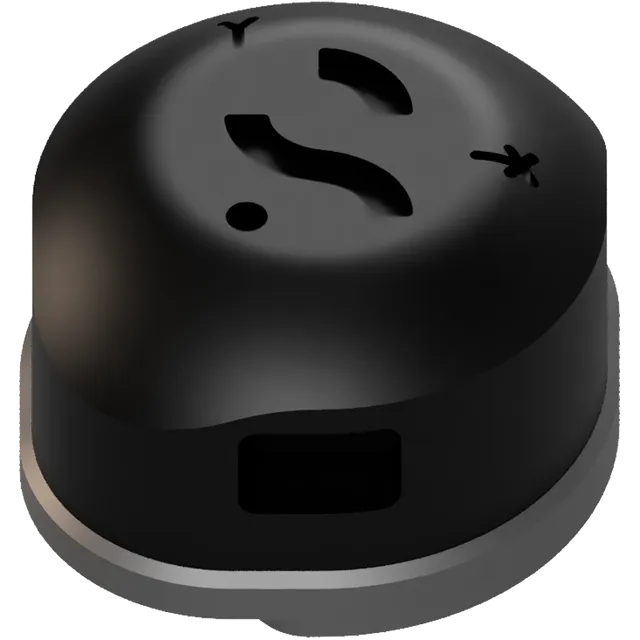

Chi ist das mobile Gegenstück zu den fest installierten Sensoren. Ein wiederaufladbarer triaxialer Beschleunigungssensor mit rund 30 m Bluetooth-Reichweite, gedacht für Instandhalter, Servicetechniker und Maschinenhersteller, die eine Antwort vor Ort brauchen.
Auf Abruf erfasst Chi Zeitsignale und Spektren sowie Beschleunigung, Geschwindigkeit und Weg. Für Schwingmaschinen vergleicht er die Hubbewegung an mehreren Maschinenseiten gleichzeitig, wofür bis zu vier Sensoren parallel eingebunden werden.
Mit dem Hammertest lassen sich Eigenfrequenzen und strukturelle Schwachstellen bestimmen. Die Messungen können in Analytix abgelegt und dort nach Maschine oder Maschinentyp historisch ausgewertet werden. Chi ist bewusst als Werkzeug ausgelegt, nicht für die Dauerinstallation.
Wo Sie Chi einsetzen
- Motoren, Pumpen und Ventilatoren
- Getriebe und Förderbänder
- Schwingsiebe mit Hubvergleich über mehrere Maschinenseiten
- Felddiagnose im Serviceeinsatz
- Endabnahme und Werksprüfung vor Auslieferung
- Resonanzsuche nach Umbauten oder Fundamentarbeiten
- Kontrollmessung nach einer Instandsetzung
Funktionen im Detail
Messung auf Abruf
Kein Intervall, kein Warten. Sensor ansetzen, Messung starten, Ergebnis auf dem Endgerät.
Zeitsignal und Spektrum
Beschleunigung, Geschwindigkeit und Weg, dazu Temperatur. Schwinggeschwindigkeit von 2 bis 2560 Hz und 0.1 bis 500 mm/s mit ±5 Prozent.
Hammertest
Bestimmung von Eigenfrequenzen, Resonanzen und strukturellen Schwachstellen. Das Werkzeug für die Frage, ob Sie ein Anregungs- oder ein Struktur-Problem haben.
Vier Sensoren parallel
Für die Stroke-Analyse an Schwingmaschinen lassen sich bis zu vier Sensoren gleichzeitig betreiben. Der Seitenvergleich entsteht in einer Messung statt in vier.
Hub, Hubwinkel und Kräfte
Erfassung der Hubbewegung und Vergleich über mehrere Maschinenseiten inklusive Stroke-Plots.
Historie in Analytix
Messungen lassen sich in die Plattform übernehmen und nach Maschinenname oder Maschinentyp über die Zeit vergleichen.
Technische Daten
Herstellerangaben. Änderungen und Irrtümer vorbehalten.
Messung
- Sensorbezeichnung
- ANTB2001
- Achsen
- X, Y, Z
- Frequenzbereich Schwinggeschwindigkeit
- 2 Hz bis 2560 Hz
- Messbereich Schwinggeschwindigkeit
- 0.1 bis 500 mm/s
- Genauigkeit Schwinggeschwindigkeit
- ±5 %
- Messbereich Beschleunigung
- programmierbar ±2 g bis ±16 g
- Auflösung Beschleunigung
- 0.1 %
- Temperaturmessbereich
- -10 bis 60 °C, ±2 °C
- Erfasste Grössen
- Zeitsignal, Spektrum, Beschleunigung, Geschwindigkeit, Weg, Hublänge, Hubwinkel, Kräfte, Eigenfrequenzen, Temperatur
Funk, Energie und Gehäuse
- Funkprotokoll
- Bluetooth, 2.4 GHz ISM-Band
- Funkreichweite
- 30 m, standortabhängig
- Übertragungsrate
- 10 bis 15 s
- Parallelbetrieb
- bis 4 Sensoren, nur für die Stroke-Analyse
- Batterietyp
- wiederaufladbar, Lithium-Polymer 3.7 V
- Batterielebensdauer
- 500 Ladezyklen
- Betriebsdauer je Ladung
- ca. 10 h Live-Daten
- Ladeanschluss
- Micro-USB
- Schutzart
- IP64
- Betriebs- und Lagertemperatur
- -10 bis 60 °C
- Schockfestigkeit
- 1000 g
- Gewicht
- 100 g mit Magnet
- Abmessungen
- 37.5 x 48 mm, Ø 16.5 mm
- Montage
- Magnetfuss
- Material
- Deckel Acetal, Basis Aluminium 6082-T6
- Artikelschema
- CH-T01-s-t, s = 2 oder 4 Sensoren, t = 0 ohne oder 1 mit Tablet
Lieferumfang
- Kit mit 2 oder 4 Chi-Sensoren
- Magnetfuss je Sensor
- Micro-USB-Ladung
- Tablet optional im Kit
- Bluetooth-fähiges Endgerät zur Bedienung
- Analytix-Konto für weiterführende Analyse und Historisierung
Zubehör und Optionen
- Kein Gateway erforderlich, die Verbindung läuft direkt per Bluetooth zum Endgerät
- Ausbau von 2 auf 4 Sensoren für den Seitenvergleich an Schwingmaschinen
Das Werkzeug für die Frage, nicht für die Überwachung
Chi beantwortet eine konkrete Frage an einer konkreten Maschine an einem konkreten Tag. Das ist etwas anderes als Überwachung. Wer Chi kauft, um eine Route zu ersetzen, kauft das falsche Produkt. Wer ihn kauft, um nach einem Umbau die Resonanz zu finden oder eine Reparatur abzunehmen, kauft genau das richtige.
- Der Hammertest ist der unterschätzte Teil. Er trennt Anregung von Struktur, und das entscheidet über die Massnahme
- Für die Abnahme nach einer Instandsetzung: vorher und nachher messen, sonst bleibt der Erfolg Behauptung
- Bei Schwingsieben lohnt das 4er-Kit. Zwei Sensoren zeigen einen Unterschied, vier zeigen die Verwindung
- IP64 und -10 bis 60 °C: das ist ein Werkzeug für den Rundgang, kein Sensor für den Dauerbetrieb im Nassbereich
- Wir setzen Chi in der Erstdiagnose ein, wenn schnell Klarheit über den Ist-Zustand nötig ist
